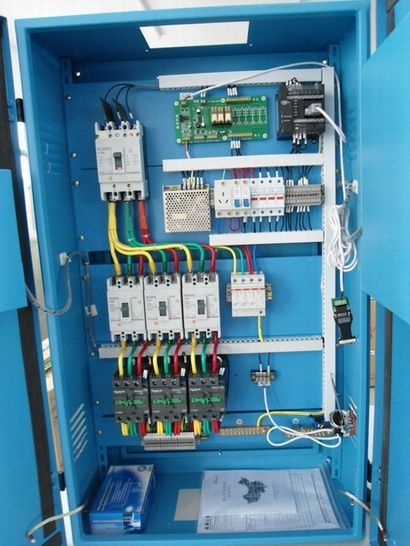

排風風機控制箱【千亞電氣】

返回列表 來源：千亞電氣發布日期： 2020.03.18

排風風機控制箱, 結合電氣圖的制圖要求看圖，電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。可以利用這些制圖的知識準確看圖。制圖基本知識如下：

①在繪制電路圖時，各種電氣元件都使用國家統一規定的文字符號和圖形符號。

②主電路部分用粗線畫出，控制電路部分用細線畫出。一般情況下，主電路畫在左側，控制電路圖畫在右側。

③同一電氣的各部分不畫在一起、根據其作用原理分散繪出時，為了便于識別，它們用同一文字符號標注。

④對完成具有相同性質任務的幾個電氣元件，在文字符號后加上數碼以示區別。

⑤電路中所有電器元件都按“平常”狀態繪制。

排風風機控制箱,識讀電氣圖的基本步驟，對于各類電氣電路圖的識讀通常有以下基本步驟。

（1）閱讀設備說明書,閱讀設備說明書，可以了解設備的機械結構、電氣傳動方式，對電氣控制有什么要求；電動機和電氣元件的分布情況及設備的使用操作方法；各種按鈕、開關、熔斷器等的作用。

（2）閱讀圖紙說明 ,拿到圖紙后首先要看圖紙說明，搞清設計的內容和施工要求，就能了解圖紙的大體情況，抓住讀圖的重點。圖紙說明通常包括圖紙目錄、技術說明、元器件明細表和施工說明等。

（3）閱讀主題欄,在認真閱讀圖紙說明的基礎上，接著閱讀主標題欄，了解電氣圖的名稱及標題欄中有關內容。憑借有關的電路基礎知識，對該電氣圖的類型、性質、作用等有明確的認識，同時大致了解電氣圖的內容。
